無縫鋼管標準外徑_無縫鋼管標準外徑是多少

無縫鋼管標準外徑的今日更新是一個不斷發展的過程，它反映了人們對生活品質的不斷追求。今天，我將和大家探究關于無縫鋼管標準外徑的今日更新，讓一起感受它帶來的高品質生活。

文章目錄列表:

1.無縫鋼管公稱直徑與外徑對照表？
2.鋼管規格
3.鋼管的規格表示是什么？
4.無縫鋼管公稱直徑與外徑對照表是多少？
5.無縫鋼管公稱直徑與外徑對照表

無縫鋼管公稱直徑與外徑對照表？

其實在工程領域并沒有一個完全的管道公稱直徑與外徑的對照，外徑與公稱直徑的換算基本要靠經驗。

大致是公稱直徑大約等于內徑（外徑減兩個壁厚）但也不完全相等，大致差不多，取整就行。

φ108*7的外徑108，它的公稱直徑是100；再φ32*4.5，外徑32，公稱直徑應該是25。以此類推，就能得到外徑與公稱直徑的對應關系了。

具體對照表如下：

規格：DN-公稱直徑 ?Ф－外徑

1、大外徑系列

DN15-ф22mm，

DN20-ф27mm

DN25-ф34mm，

DN32-ф42mm

DN40-ф48mm，

DN50-ф60mm

DN65-ф76(73)mm，

DN80-ф89mm

DN100-ф114mm，

DN125-ф140mm

DN150-ф168mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф324mm

DN350-ф360mm，

DN400-ф406mm

DN450-ф457mm，

DN500-ф508mm

DN600-ф610mm，

2、小外徑系列

DN15-ф18mm，

DN20-ф25mm

DN25-ф32mm，

DN32-ф38mm

DN40-ф45mm，

DN50-ф57mm

DN65-ф73mm，

DN80-ф89mm

DN100-ф108mm，

DN125-ф133mm

DN150-ф159mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф325mm

DN350-ф377mm，

DN400-ф426mm

DN450-ф480mm，

DN500-ф530mm

DN600-ф630mm

擴展資料：

管子的直徑可分為外徑、內徑、公稱直徑。

管材為無縫鋼管的管子的外徑用字母D來表示，其后附加外直徑的尺寸和壁厚，例如外徑為108的無縫鋼管，壁厚為5MM，用D108*5表示，塑料管也用外徑表示，如De63,其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示。

在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也叫公稱通徑，是管子（或者管件）的規格名稱。

管子的公稱直徑和其內徑、外徑都不相等。

例如：公稱直徑為100MM的無縫鋼管有102*5、108*5等好幾種，108為管子的外徑，5表示管子的壁厚，該鋼管的內徑為（108-5-5）＝98MM，但是它不完全等于鋼管外徑減兩倍壁厚之差，也可以說，公稱直徑是接近于內徑，但是又不等于內徑的一種管子直徑的規格名稱。

在設計圖紙中所以要用公稱直徑，目的是為了公稱直徑可以確定管子、管件、閥門、法蘭、墊片等結構尺寸與連接尺寸，公稱直徑采用符號DN表示，在設計圖紙中采用外徑表示，也應該作出管道規格對照表，表明某種管道的公稱直徑，壁厚。

百度百科—公稱直徑

鋼管規格

1、無縫鋼管的表示為外徑×壁厚，這是因?yàn)闊o(wú)縫鋼管的壁厚規格很多，例如外徑300的無縫鋼管的國標壁厚有7.5,8,8.5,9,------22共23個規格。

2、dn一般用來表示pvc管、鑄鐵管、鋼塑復合管、鍍鋅鋼管，其意思為英文公稱直徑的縮寫，dn后面的數字為公稱直徑，既不代表外徑、也不代表內徑，可近似地理解為“平均直徑”，是不能用來計算或比較尺寸的。

3、dn300的焊管外徑為323.9，標準壁厚有3.96、4.57、9.53、12.7共四種。

鋼管的規格表示是什么？

管道的直徑可分為外徑、內徑和公稱直徑。無縫鋼管的外徑用字母D表示，后面是外徑尺寸和壁厚。外徑為108的無縫鋼管，壁厚為5MM，用D108*5表示。塑料管也用外徑表示，如De63。其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等。用DN表示，在設計圖紙中一般用公稱直徑表示。公稱直徑是人為規定的，以便于設計、制造和維護。管道的公稱直徑不等于其內徑和外徑。公稱直徑為100MM的無縫鋼管，有102*5、108*5等幾種。108是管子的外徑，5代表管子的壁厚。所以管子內徑為(108*5-5)=98MM，但并不完全等于管子外徑與壁厚之差的兩倍。也可以用。但管徑不等于內徑的規格名稱應使用設計圖紙中的公稱直徑，以便管道、管件、閥門、法蘭、墊片等的結構尺寸和連接尺寸?？晒Q直徑確定。標稱直徑用符號DN表示。設計圖紙中標明了外徑，還應做一個管子規格對照表，標明某一管子的公稱直徑和壁厚管道系列標準在壓力管道的設計和施工中，應考慮壓力管道以以及其部件標準系列的挑選。雖然國際上應用的標準體系很多，但大致可以分為兩類。管道壓力標準見表3。法蘭標準見表4。表3壓力管道標準分類大外徑系列小外徑系列規范DN-公稱直徑ф-外徑DN15-ф22毫米，DN20-ф27毫米DN25-ф34毫米，DN32-ф42毫米DN40-ф48毫米，DN50-ф60毫米DN65-ф76(73)毫米，DN80-ф89毫米dn100-ф114毫米，dn125-ф140毫米dn150-ф168毫米，dn200-ф219毫米dn250-ф273毫米，dn300-ф324毫米dn350-ф360毫米，dn400-ф406毫米dn450-ф457毫米，dn500-ф508毫米DN600-ф610mm，DN15-ф18毫米，DN20-ф25毫米DN25-ф32毫米，DN32-ф38毫米DN40-ф45毫米，DN50-ф57毫米DN65-ф73毫米，DN80-ф89毫米dn100-ф108毫米，dn125-ф133毫米dn150-ф159毫米，dn200-ф219毫米dn250-ф273毫米，dn300-ф325毫米dn350-ф377毫米，dn400-ф426毫米dn450-ф480毫米，dn500-ф530毫米DN600-ф630mm，3.腳手架鋼管長度有哪些規格？《JGJ建筑施工扣件式鋼管腳手架安全技術規范》130—2011。腳手架應采用現行國家標準《直縫焊接鋼管》GB/T13793或《低壓流體輸送用焊接鋼管》GB/T3091中規定的Q235普通鋼管；鋼管的鋼材質量應符合現行國家標準《碳素結構鋼》GB/T700中Q235級鋼的規定。腳手架應采用方管協會提供的腳手架管規格:腳手架用的鋼管一般有兩種，一種外徑48mm，壁厚3.5mm；另一個外徑51毫米，壁厚3毫米。腳手架應采用φ48.3*3.6鋼管。每根鋼管的質量不應大于25.8千克..

無縫鋼管公稱直徑與外徑對照表是多少？

無縫鋼管的規格以以及壁厚：碳素薄壁鋼管、合金薄壁鋼管、不銹薄壁鋼管、異型鋼管。熱軋無縫管外徑一般大于32mm，壁厚2.5到75mm，冷軋無縫鋼管外徑可以到6mm，壁厚可到0.25mm，薄壁管外徑可到5mm壁厚小于0.25mm，冷軋比熱軋尺寸精度高。

一般用無縫鋼管是用10#、20#、30#、35#、45#等優質碳結鋼16Mn、5MnV等低合金結構鋼或40Cr、30CrMnSi、45Mn2、40MnB等合結鋼熱軋或冷軋制成的。10#、20#等低碳鋼制造的無縫管經常用于流體輸送管道。45、40Cr等中碳鋼制成的無縫管用來制造機械零件，如汽車、拖拉機的受力零件。一般用無縫鋼管要保證強度和壓扁試驗。熱軋鋼管以熱軋狀態或熱處理狀態交貨；冷軋以熱處理狀態交貨。

熱軋無縫鋼管，顧名思義，軋件的溫度高，變形抗力小，可以實現大的變形量。以鋼板的軋制為例，一般連鑄坯厚度在230mm左右，而經過粗軋和精軋，最終厚度為1到20mm。由于鋼板的寬厚比小，尺寸精度要求相對低，不容易出現板形問題，以控制凸度為主。組織有要求的，一般通過控軋控冷來實現，即控制精軋的開軋溫度、終軋溫度和卷曲溫度來控制帶鋼的微觀組織和機械性能。

無縫鋼管公稱直徑與外徑對照表

無縫鋼管的公稱直徑與外徑之間的對照關系如下表所示（單位為毫米）：

| 公稱直徑 | 外徑 |

| -------- | -------- |

| 6 | 10.2 |

| 8 | 13.7 |

| 10 | 17.1 |

| 15 | 21.3 |

| 20 | 26.9 |

| 25 | 33.7 |

| 32 | 42.4 |

| 40 | 48.3 |

| 50 | 60.3 |

| 65 | 76.1 |

| 80 | 88.9 |

| 90 | 101.6 |

| 100 | 114.3 |

| 125 | 141.3 |

| 150 | 168.3 |

| 200 | 219.1 |

| 250 | 273.0 |

| 300 | 323.9 |

| 350 | 355.6 |

| 400 | 406.4 |

| 450 | 457.0 |

| 500 | 508.0 |

| 550 | 559.0 |

| 600 | 610.0 |

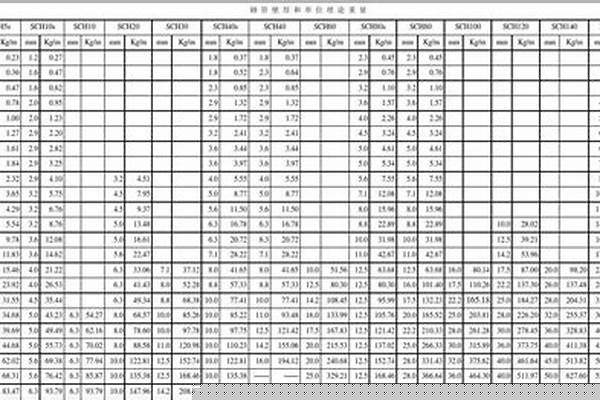

無縫鋼管公稱直徑與外徑對照表如下圖：

一般的無縫鋼管的生產工藝可以分為冷軋與熱軋兩種，外觀上冷軋無縫鋼管要短于熱軋無縫鋼管，冷軋無縫鋼管的壁厚一般比熱軋無縫鋼管要小。但是表面看起來比厚壁無縫鋼管更加明亮。表面沒有太多的粗糙，口徑也沒有太多的毛刺。

冷軋管的公稱直徑為200 mm，熱軋管的公稱直徑為600 mm。

擴展資料：

1、公稱通徑是管路系統中所有管路附件用數字表示的尺寸，公稱通徑是供參考用的一個方便的圓整數，與加工尺寸僅呈不嚴格的關系。

公稱通徑用字母“DN”后面緊跟一個數字標志。這是緣自金屬管的管璧很薄，管外徑與管內徑相差無幾，所以取管的外徑與管的內徑之和的平均值當作管徑稱呼。

2、為了使鋼管、管件連接尺寸統一，采用公稱直徑（也稱公稱口徑、公稱通徑)。例如焊接鋼管按厚度可分為薄壁鋼管、普通鋼管和加厚鋼管。

其公稱直徑不是外徑，也不是內徑，而是近似普通鋼管內徑的一個名義尺寸。每一公稱直徑，對應一個外徑，其內徑數值隨厚度不同而不同。公稱直徑可用公制mm表示，也可用英制in表示。管路附件也用公稱直徑表示，使用性能同有縫管。

百度百科-鋼管公稱直徑
