鋼結構制作、安裝、吊裝施工方案 三個專項方案

不知道你要什么樣的截面結構形式的方案啊

我先 給個你看看

鋼構件制作方案

4.1 鋼構件制作方案

鋼柱、鋼梁、支撐桿件、屋面桿件、拉桿、檁條等附屬件均在我公司車間內完成制作。制作中應保持工廠與現場的制作聯系。

4.2箱型柱制作工藝

4.2.1 流程工藝要求：

為便于闡述，如圖所示：①、②、③、④號板的箱體主板。

4.2.1.1下料：

A.對箱體的四塊主板，采用多頭自動切割機進行下料。工藝隔板，加勁板采用多頭自動切割拉直條，半自動斷料。

箱體上的其他零件板，當δ＞12㎜時，采用半自動切割，當δ＜12㎜時，采用剪板機下料。

B.對本工程而言，四塊主體的寬度尺寸，工藝隔板，加勁板的斷面尺寸，對箱體的幾何尺寸影響很大。為確保其斷面尺寸符合圖紙及規范要求，特作如下規定：

③號、④號主板預放焊接收縮量1㎜；

①號、②號主體不考慮焊接收縮量，按圖紙尺寸下料。

C.具體寬度下料尺寸，如下表所示：

板 編 號 寬 度 劃 線 尺 寸

①、②號板 圖紙寬度尺寸+切割余量+2㎜

③、④號板 圖紙寬度尺寸+切割余量+焊接收縮量（2㎜）

D.切割重量參改值：

板 厚 δ=16 δ=18 δ=20 δ=22 δ=25 δ=28 δ=30 δ=32 δ=36

切割余量 2㎜ 2㎜ 2㎜ 2㎜ 3㎜ 3㎜ 3㎜ 3㎜ 3㎜

E.箱體主板長度尺寸：L1=圖紙尺寸+30㎜

4.2.1.2主板拼焊

箱體的四款主板，如在長度方向上需要拼接，必須進行單板焊接。且按全熔透對接焊縫工藝要求進行，其焊縫需經無損檢驗合格后，方可進行箱體組裝。

A. 對接坡口形式如下圖所示：

B. 對接焊縫必須加引弧板和引出板。

4.2.1.3坡口加工

A. 由于箱體四條主縫上即有部分熔透焊，又有全熔透焊。為了保證最終的焊縫質量，坡口采用半自動切割機進行。坡口形式必須符合圖紙要求。

B.部分熔透焊縫坡口形式如下圖所示：

C.全熔透焊縫坡口形式如圖所示：

D.坡口切割后，所有的熔渣及氧化皮等雜物應清除干凈，并對坡口進行檢查。如有切割缺陷，應修補后打磨平整。

4.2.1.4 CO2氣體保護焊打底

A.對箱體四條主焊縫的全熔透焊縫，用CO2氣體保護焊打底，碳弧刨清根。使之于部分熔透焊縫形式基本一致。

B.CO2氣體保護焊工藝參數：

焊 絲 牌 號 焊 絲 直 徑 電 流 電 壓

ER50-2 Φ1.2 200A～280A 23V～25V

4.2.1.5箱體四條主焊縫的焊接，采用埋弧焊進行焊接。

A. 焊接工藝參數

箱體板厚 焊絲牌號 焊絲直徑 電 流A 電 壓V 速度m/min

δ≤20 H08MnA Φ4 350 38 0.7

δ=30 δ=32 H08MnA Φ4 350-380 38-42 0.5

δ=36 H08MnA Φ4 380-400 42-55 0.35-0.5

焊劑：F5021

B. 焊接順序，如上圖所示：

所有埋弧焊，一個箱體的四條焊縫，必須連續施焊完畢。不得焊一半后，隔夜再焊。當焊接板厚大于30㎜箱體時，在焊接起點500㎜內，應進行預熱，預熱溫度控制在100～150℃，預熱區在焊道兩側，每則寬度為100㎜。

4.2.1.6涂裝

A.鋼結構在涂裝前，必須將構件上的飛濺，焊疤、油污等清除干凈，表面應進行拋丸除銹

B底漆采用環氧富鋅底漆2遍，環氧云鐵中間漆。

C.連接板的接觸面和地焊縫兩側50㎜范圍內安裝前不涂裝，鋼柱下端900㎜范圍內不涂漆。

4.3鋼構件制作工藝流程

4.4.其它通用工藝

1）放樣與落樣

a. 放樣即依據施工詳圖，按1：1的比例畫出各構件的實際尺寸、形狀，部份較復雜的構件必須經過展開，然后作成樣板、樣帶，作為落樣、切割、組合之用。放樣、落樣作為下料、彎曲、銑、刨、鉆孔等加工的依據。

b. 樣板材質：選用鍍鋅鋼板，保證制作精度不易變形。

c. 樣板保存：注意防止日曬、雨淋、模糊不清。保存期為工程竣工驗收之后，由總工程師批準，統一進行處理。

d. 放樣時，銑、刨、氣割加工的工件要考慮加工余量，所有加工邊一般要留加工雨量5mm，氣割工件依據割嘴的型號不同一般為1.0mm～4.0mm。焊接工件要按工藝要求放出收縮量。參考下表

切割余量表

切割方式 材料厚度 割縫寬度留量

氣割下料 ≤10 1-2

10-20 2.5

20-40 3.0

40以上 4.0

e. 放樣檢查：

校對基本尺寸。一般不允許超過2mm。

2）下料

構件下料方式分類：

下料方法 下料工具 構件類型

機械切斷法 剪床、砂輪機、

薄鋼板（厚度不得超過12mm）

火焰切割法 多頭門式切割機

半自動切割機

手工切割 中厚鋼板

鋼管火焰切割機 Φ≤800

3）剪切

a. 剪板機工作示意圖如下所示：

b. 鋼板剪切厚度不得超過12mm，角鐵、槽鋼切斷厚度為不超過10mm，對切割質量要求應以切斷面不變形為宜。

c. 切斷面須去除毛邊并打磨修齊。

d. 剪切完成的板料、型鋼須分類堆放整齊并按規定標識。

4)氣割

氣割是工廠加工中最常用的技術之一，分為手工和機械兩種，手工氣割的設備主要是割炬，機械主要有自動氣割機和半自動氣割機，氣割工藝除要掌握氣體氣壓及分配外，還應注意割嘴的選用。割嘴選用的適當與否直接會影響加工成本。

氣割前應將鋼材切割區域表面的鐵銹、污物等清除干凈，氣割后應清除熔渣和飛濺物，鋼板開條采用半自動切割。氣割后零件的允許偏差如下表：

項 目 允 許 偏 差

零件的寬度、長度 +3.0mm

切割面平面度 0.05t但不大于2.0mm

割紋深度 0.2mm

局部缺口深度 1.0mm

5)制孔

制孔主要設備：數控鉆床、臺式鉆床

制孔注意事項：孔徑、孔位、孔間距須符合圖紙規定并達到質量要求

a. 板厚超過12mm的構件，不得用沖孔機制孔。

b. 制孔若有錯誤不得用火焰割孔，只可用鉸刀擴孔。

c. 高強螺栓孔的貫通率及阻塞率須符合下表：

接合方法 螺栓規格 貫通樣規（mm） 貫通率（%） 阻塞樣規（mm） 阻塞率（%）

磨擦接合 D D+1.0 100 D+3.0 80以上

支承接合 D D+0.7 100 D+0.8 100

e. 螺栓孔孔距的允許偏差mm（僅用于劃線鉆孔）

項目 允許偏差

<500 501-1200 1201-3000 >3000

同一組內任意兩孔距離 +1.0 +1.5

相鄰兩組的端孔間距離 +1.0 +1.5 +2.0 +2.5

f.螺栓孔的允許偏差mm（僅限于劃線制孔）

項 目 允 許 偏 差

直徑 0-+1

切割面平面度 2.0

局部缺口深度 0.03t（板厚）且不大于2.0

g.本工程鋼結構均采用數控制孔，特殊情況下經有關部門同意才可采用劃線制孔等方式制孔。

7）矯正

矯正要求（管件矯正采用加熱矯正）：

a. 一般對于變形大的工件，其加熱溫度為600℃～800℃。焊接件的矯正加熱溫度為700℃～800℃且不可急冷以避免鋼材脆性。

b. 采用加熱加壓法時，250℃～350℃時不可錘打，避免發生脆斷。

c. 確定加熱位置、加熱范圍、加熱溫度和加熱順序，考慮是否需加外力。一般先矯正剛性大的方向和變形大的部位。

d. 長跨度的管桁架或其它構件必須按施工圖所示要求進行預拱。

e. 鋼板厚度較大時可采用預熱，從而避免表面與中心溫差太大而發生裂紋。

f. 一般工件經矯正后不需做退火處理，但對有專門技術規定的矯正工件需做退火處理，以消除矯正應力。焊接件的退火溫度一般為650℃。

g. 檢查矯正質量，對未能達到質量要求的范圍進行再次的火焰矯正。矯正量過大的應在反方向進行火焰矯正，直至符合技術要求。

h. 矯正后鋼材表面不應有明顯的凹面或損傷，劃痕深度不得大于0.5mm。

8）拋丸除銹

拋丸除銹需達到Sa2.5級：完全除去黑皮、鐵銹與其他外界異物，再經過吸塵機或壓縮空氣徹底清除灰塵與銹垢，僅允許少量點銹或絲銹存在，鋼鐵表面呈近似灰白色金屬如Sa2.5及標準所示。

拋丸除銹要求：

a. 原材料、構件未經品質檢驗合格，不得作拋丸除銹處理。

b. 鋼珠規格須符合規定要求為16-40目（參見QC工程表）。

c. 工作環境相對濕度超過85%，不得施工。

d. 拋丸除銹后，若焊道上或其附近留有焊渣、油污等應予清除，清除部位應再作處理。

e. 埋設于混凝土內的部份可不作防銹處理但應除去黑皮。

f. 凡作用高強螺栓的表面須于拋丸除銹完成后即以膠布粘貼。

g. 拋丸除銹完成后，應會同相關檢驗人員檢驗合格后，于4小時內噴涂第一道底漆。

9）涂裝

1>涂裝施工示意圖如下：

2>涂裝膜厚檢驗標準：

油漆干膜厚用電子膜厚計測量，被檢測點中有90%以上的點達到或超過規定膜厚，未達到規定膜厚的點的膜厚值達到或超過規定膜厚值的90%。

3>涂裝檢測參見QC工程表，特別注意是否有因搬運所造成的撞傷、碰傷及變形而損傷油漆涂膜。

4>補漆：

a. 預涂底漆鋼材如表面因滾壓、切割、焊接或安裝磨損，以致油漆損壞或生銹時，必須用噴珠或電動工具清理后，再行補漆。

b. 油漆涂裝后，漆膜如發現有龜裂、起皺、刷紋、垂流、粉化、失光等現象時，應將漆膜刮除以砂紙研磨后重新補漆。

c. 油漆涂裝后，如有發現起泡、裂陷洞孔、剝離生銹或針孔等現象時，應將漆膜刮除并經表面處理后，再按規定涂裝間隙層次予以補漆。

d. 補漆材料必須采用與原施工相同性質的材料。

10）焊接工藝

10.1焊接準備

1>焊材干燥及管理：

a. 一般鈦鈣型焊條如為新品則不必干燥，未用完的回收品則必須經60℃-100℃的干燥再使用。

b. 低氫焊條須經300℃溫度、1個小時以上的干燥后，再放入100℃的干燥箱內進行干燥。

c. 如焊條裝在焊條袋內到現場使用4小時內不必干燥，而裝在干燥器內到現場使用10小時內不必再干燥。

d. 從焊劑新箱打開使用時，必須完全干燥狀態下施焊。

e. 焊劑如打開經12小時后，須經120℃、1小時的干燥。

f. 新購買的焊條必須交倉庫保管，置于通風、干燥、不直接接觸地面的場所，使用時須填具領料單向倉庫領用。

g. 工作結束，剩余焊條必須收回置于干燥箱內，次日再取用。

2>坡口加工

a. 為達到設計要求，鋼材接合部板厚9mm以上的全熔透焊接必須開坡口，坡口的形狀、尺寸、加工方法應按照設計圖（制造圖）或放樣圖所規定的要求進行。

b. 坡口表面要清理干凈并作防銹處理或立即焊接。

c. 火焰開坡口若有傷痕，須用電焊修補后再用砂輪機磨平，并清理干凈割渣和焊渣。

3>焊接預熱

a. 在低溫或母材為厚板時可進行焊接前加熱，從而避免焊接部位因急冷而發生裂紋。

b. 焊接前檢查施焊初是否干凈，確保其無污染。

根據鋼材及板厚確定 根據含碳量確定

鋼材 焊材 板厚 含碳量(%) 預熱溫度(0C)

t<25 25< t <38 38< t <50 0.20以下 90以下

Q235 其他焊條 不預熱 600C+100C —— 0.20-0.30 90-150

低氫焊條 不預熱 不預熱 600C+100C 0.30-0.45 150-260

Q345 低氫焊條 不預熱 600C+100C 1000C+100C 0.45-0.80 260-420

預熱溫度控制如下：

手工電弧焊焊條型號選擇如下表:

構件材質 焊條型號 說 明

GB ASTM

Q235 E4303 E60 焊縫金屬最低抗拉強度43kg/mm

Q345 E5016 E7016 焊縫金屬最低抗拉強度50kg/mm

10.2 焊接方法

a.鋼板對接

下料：根據施工圖要求把所要拼接的鋼板放長30-50mm，以補充焊縫收縮和邊線的不整齊。

開坡口：鋼板厚度大于12mm時必須開坡口，坡口形式如下圖，采用半自動切割機或手工開取。

10.3).焊接工藝主要規程

a、施焊前，焊工應復檢焊件接頭質量和焊區的處理情況。當發現有不符合要求時，應修整合格后方可施焊。

b、焊接時，焊工應遵守焊接工藝規程，不得自由施焊，不得在焊道外的母材上引弧。

c、焊接時，不得使用藥物脫落或焊蕊生銹的焊條和受潮結塊的焊劑及已熔燒過的渣殼。

d、焊絲在使用前應清除油污、鐵銹。

e、焊條、焊劑和栓釘用焊接瓷環，使用前應按產品說明書規定的烘焙時間和溫度進行烘干。保護氣體的純度應符合焊接工藝評定的要求。低氫型焊條經烘焙后應放入保溫筒內，隨時隨取。

f、焊接前必須清除焊接區的有害物，并符合下列要求：

埋弧焊及用低氫焊條焊接的構件，焊接區有兩側必須清除鐵銹，氧化

皮等影響焊接質量。

清除定位焊的熔渣和飛濺。

熔透焊縫背面必須清除影響焊透的焊點熔渣、焊根。

g、焊縫出現裂紋時,焊工不得擅自處理,應查原因,制訂了修補工藝后方可處理。

h、要求局部探傷的焊縫，有不允許的缺陷時，應該缺陷兩端的延伸部位增加探傷長度，增加的長度不應小于該焊縫長度的10%，且不應小于200mm；當仍有不允許的缺陷時，應對該焊縫百分之百探傷檢查。

i、焊縫質量等級及缺陷等級應滿足設計，滿足《鋼結構工程質量檢驗評定標準》中規定的驗收標準要求。

10.4檢測

1>一般檢查

制造圖檢查：核對材料表中構件尺寸與施工圖的標準尺寸是否一致。

材料檢查：檢查所有鋼材是否符合國家標準，是否具有質量證明書，質量證明書與實物是否相符，必要時對鋼板板進行復驗，所用焊接材料是否符合國家標準，質量證明書是否齊全，材料是否有質量證明書。

放樣尺寸檢查：落樣切割前須對放樣尺寸檢查是否與施工圖尺寸相同。

焊接面檢查：根據不同的板厚，檢查焊接面形狀、尺寸、角度是否符合規范。

焊接部位的檢查：

焊前檢查：表面清潔，母材預熱，焊條干燥。

焊中檢查：檢查現場施工是否按照焊接工藝評定的工藝參數作業，主要為電流、電壓、焊接速度及各電焊層間的清潔。

焊后檢查：焊道外觀檢查及修補。

2>非破壞性焊道檢查

a. 所有焊道作外觀檢查，外形尺寸符合“鋼結構焊接尺寸”的規定。

b. 非破壞超聲波內部檢測，根據施工設計圖的要求。探傷比例：一級焊逢100%，二級焊縫20%。

c. 超聲波檢測應根據現行國家標準GB1134-89，對6mm鋼板用CB/T代替。

a. 涂裝前對構件進行拋丸除銹，等級要求達到ST2.5以上，與標準相比對。

b. 涂裝施工后，油漆實干后進行膜厚檢測，膜厚標準為90%以上的點需達設計膜厚，且未達到標準之點的膜厚最低值不低于設計膜厚的90%。

c. 檢測點及位置按GB50221-95的規定進行。

4>成品檢測

a. 出貨作記

構件的出貨順序、時間應根據工程吊裝情況協調決定。

構件出貨時應檢查出貨單，注明業主名稱、地址、構件編號、尺寸及重量，并于構件總圖上劃記。

b. 包裝檢查

核對墊木位置是否達到力點、支點、重心點的平衡。

檢查打包帶捆扎是否結實牢固。

檢試易于散失及易變形的構件是否加強保護。

防風網安裝步驟及生產工藝介紹

G4/3寸管螺紋的具體尺寸是：每英寸14牙，螺距1.814mm，外徑26.442mm，中徑25.281，內徑24.119mm，牙形高度1.162 。圓弧半徑0.249 。

55°英制非密封管螺紋（G）

英制非密封管螺紋的完整標記由螺紋特征代號，螺紋尺寸代號，中徑公差等級代號和旋向代號組成。

英制非密封圓柱螺紋的特征代號為：G

對英制非密封圓柱內螺紋，其中徑公差等級代號省略不標；而英制非密封圓柱外螺紋的中徑公尺等級代號分別為A和B。

左旋螺紋的旋向代號為L(zhǎng)H；右旋螺紋的旋向代號省略不標。

當表示英制非密封管螺紋的螺紋副時，僅標注外螺紋的標記代號。

示例：

尺寸代號為2的右旋，非密封圓柱內螺紋：G2

尺寸代號為3的A級，右旋，非密封圓柱外螺紋：G3A

尺寸代號為4的B級，左旋，非密封圓柱外螺紋：G4 B-LH

尺寸代號為2的右旋，非密封圓柱內螺紋與A級圓柱外螺紋組成的螺紋副：G2A

加工內孔螺紋的是管螺紋絲錐 加工外螺紋的有板牙。

擴展資料

公制螺紋用螺距來表示，美英制螺紋用每英寸內的螺紋牙數來表示；

公制螺紋是60度等邊牙型，英制螺紋是等腰55度牙型，美制螺紋為等邊60度牙型；

公制螺紋用公制單位（如mm），美英制螺紋用英制單位（如英寸）；

“行內人”通常用“分”來稱呼螺紋尺寸，一英寸等于8分，1/4英寸就是2分，以此類推。

另外還有：ISO—公制螺紋標準60度；UN—統一螺紋標準60度；API—美國石油管螺紋標準60度；W—英國惠氏螺紋標準55度；

NPT BSP螺紋技術---- NPT，PT，G螺紋的區別

NPT，PT，G各種螺紋的區別

NPT，PT，G都是管螺紋．

NPT 是 National (American) Pipe Thread 的縮寫，屬于美國標準的 60 度錐管螺紋，用于北美地區．國家標準可查閱 GB/T12716-1991

PT 根據國家標準出版社2009年版《公制、美制和英制螺紋標準手冊 (第三版)》，是韓國日本使用的55°舊英制密封圓錐管螺紋，日本的標準號為 JIS B 0203 ，韓國的標準號為 KS B 0222 ，其中 P 表示管螺紋（Pipe），T表示圓錐，由于我國與兩國鄰近，故常會見到，對應國標查閱GB/T7306.2。國內舊標準叫法為ZG。

G 是 55°非密封管螺紋，屬惠氏螺紋家族．標記為 G 代表圓柱螺紋．國家標準可查閱 GB/T7307-2001

另外螺紋中的1/4、1/2、1/8 標記是指螺紋尺寸的代號，單位是英寸．行內人通常用分來稱呼螺紋尺寸，一寸等于8分，1/4寸就是2分，如此類推．G 就是管螺紋的統稱(Guan)，55，60度的劃分屬于功能性的，俗稱管圓。即螺紋由一圓柱面加工而成。

ZG俗稱管錐，即螺紋由一圓錐面加工而成，一般的水管接頭都是這樣的，舊國標代號，新國標代號為Rc。公制螺紋用螺距來表示，美英制螺紋用每英寸內的螺紋牙數來表示，這是它們最大的區別，公制螺紋是60度等邊牙型，英制螺紋是等腰55度牙型，美制螺紋60度。

公制螺紋用公制單位， 美英制螺紋用英制單位。管螺紋主要用來進行管道的連接，其內外螺紋的配合緊密，有直管與錐管兩種。公稱直徑是指所連接的管道直徑，顯然螺紋直徑比公稱直徑大。1/4，1/2，1/8是英制螺紋的公稱直徑，單位是英寸。

百度百科-管螺紋標準

無縫鋼管gb/t3639-2000一般用于什么地方

隨著我國經濟的不斷發展，煤炭、礦粉等的需求量也逐漸加大，由此帶來的粉塵污染也更大了。各大煤場的粉塵飛揚問題對其周圍居民的生活、工作、學習等都帶來了不小的營銷。為了改善這種狀況，國家規定，煤場等容易產生粉塵的施工現場必須采取防風抑塵措施。于是防風網便被逐漸的利用了起來，將一定數量的防風網組合起來形成擋風抑塵墻，可以大大降低粉塵的污染。下面我們就來了解一下防風網的安裝步驟及生產工藝。

　　安裝步驟

(1)防塵網地下基礎：由預制混凝土塊或現場澆注地下基礎。

(2)防風網支護結構：工程設計按風力風速設計參數。采用鋼支架支護，支架主要給"擋風抑塵墻"提供足夠的強度，抵御強風的破壞，其次考慮整體美觀。支架主體選用鋼管，采用鋼筋砼支柱作"擋風抑塵墻"的支架。

(3)擋風板安裝：使用壽命15~20年。使用環境溫度:-40℃至+80℃,連接采用螺釘和壓板固定。擋風抑塵扳的具體尺寸、彎曲度、開孔率應根據堆場的實際情況進行設計。

(4)擋土磚墻：為防止雨雪后煤泥水外溢，擋風墻下部可設置1.2-1.5米的擋土磚墻。

　　生產工藝

　　柔性

混料:柔性防風抑塵網的第一個環節，主要是將原料放入混料機進行混料。

拉絲:柔性防風抑塵網生產的第二個環節，也是最重要的一項。

織網:?柔性防風抑塵網生產的第三個環節，通過機械設備將絲編織成為網，織出的網寬度在2-5米之間。長度可無限延長。

裁剪縫制:柔性防風抑塵網生產的第四個環節，根據客戶的尺寸要求，將防風網裁剪縫制出客戶所需要的規格。

　　鋼性

剪板折彎:?剪板和折彎，是生產的重要環節，?先進的加工設備決定產品的質量?jī)?yōu)劣。

沖孔:?是防風網生產的第二個環節?，專業的生產工人為您加工優質的沖孔產品

成型:?防風網的第三個環節:防風產品加工成形設備，有雙峰和三聯峰連續成型設備，防風網長度可以做到10米甚至更長。

清洗:?防風抑塵網生產的第四個環節，它是為后面的靜電噴塑做準備，清洗的潔凈效果直接影響到表面噴塑的質量。

靜電噴涂：防風抑塵網的第五個環節是對表面進行粉末噴涂處理使產品經受各種惡劣環境不腐蝕生銹。

以上就是防風網的安裝步驟以及生產工藝。防風網可以有效的減少散料在裝卸和堆放過程中的逸散，而且它的投資小，安裝技術也比較簡便，防風抑塵效果非常好，越來越受到儲煤場、礦石等露天散料堆場的歡迎。利用防風網將擋風抑塵墻建成以后，可以很好地降低粉塵的污染，美化周邊的地區環境，使周圍居民的生活也得到保障。

土巴兔在線免費為大家提供“各家裝修報價、1-4家本地裝修公司、3套裝修設計方案”，還有裝修避坑攻略！點擊此鏈接：/yezhu/zxbj-cszy.php?to8to_from=seo_zhidao_m_jiare&wb，就能免費領取哦~

鋼結構廠房有什么關鍵施工技術，工藝

精密管精 密 管

● 標準 Standard

GB/T3639

GB/T8713精密管

DIN2391-2

HK15-2000

●用途 Uses

用于制造機械結構、液壓設備、汽車零件

冷拔管或冷軋精密無縫管（GB3639-2000）是用于機械結構、液壓設備的尺寸精度高和表面光潔度好的冷拔或冷軋精密無縫鋼管。

冷拔管 高精度冷拔精密鋼管是一種新型高技術節能產品。,高精度冷拔精密鋼管的推廣應用對節約鋼材，提高加工工效，節約能源 所謂高精度冷拔管是指內、外徑尺寸精度(公差范圍)嚴格，內外表面光潔度、圓度、直度良好，壁厚均勻的精 該技術所生產的高精度冷拔管的主要技術指標已達到或部分超過國家標準GB8713--88和國際標準ISO4394/I-1980(E) 的要求。詳見下表: 主要技術指標與標準對照表項 目 實際達到 GB8713-88 ISO4394/I 內徑尺寸公差 H8 H9 H10 H8 H9 H10 H8 H9 H10 直 線 度 0.3/1000 A: 0.3/1000 A: 0.5/1000 B: 1/1000 B: 1/1000 C: 1.5/1000 C: 1.5/1000 壁厚%10±壁厚 %10±壁厚 %5±壁厚偏差 圓 度 0.04 無規定。

鋼管重量計算公式:[(外徑-壁厚)*壁厚]*0.02466=kg/米(每米的重量)

鋼結構制作施工工藝

適用范圍：適用于建筑鋼結構的加工制作工序，包括工藝流程的選擇、放樣、號料、切割、矯正、成型、邊緣加工、管球加工、制孔、摩擦面加工、端部加工、構件的組裝、圓管構件加工和鋼構件預拼裝

1材料要求

1.1.1鋼結構使用的鋼材、焊接材料、涂裝材料和緊固件等應具有質量證書，必須符合設計要求和現行標準的規定。

1.1.2進廠的原材料，除必須有生產廠的出廠質量證明書外，并應按合同要求和有關現行標準在甲方、監理的見證下，進行現場見證取樣、送樣、檢驗和驗收，做好檢查記錄。并向甲方和監理提供檢驗報告。

1.1.3在加工過程中，如發現原材料有缺陷，必須經檢查人員、主管技術人員研究處理。

1.1.4材料代用應由制造單位事先提出附有材料證明書的申請書（技術核定單），向甲方和監理報審后，經設計單位確認后方可代用。

1.1.5嚴禁使用藥皮脫落或焊芯生銹的焊條、受潮結塊或已熔燒過的焊劑以及生銹的焊絲。用于栓釘焊的栓釘，其表面不得有影響使用的裂紋、條痕、凹痕和毛刺等缺陷。

1.1.6焊接材料應集中管理，建立專用倉庫，庫內要干燥，通風良好。

1.1.7螺栓應在干燥通風的室內存放。高強度螺栓的入庫驗收，應按國家現行標準《鋼結構高強度螺栓連接的設計、施工及驗收規程》JGJ82的要求進行，嚴禁使用銹蝕、沾污、受潮、碰傷和混批的高強度螺栓。

1.1.8涂料應符合設計要求，并存放在專門的倉庫內，不得使用過期、變質、結塊失效的涂料。

2主要機具

1.2.1主要機具

鋼結構生產長用工具。

3作業條件

1.3.1完成施工詳圖，并經原設計人員簽字認可。

1.3.2施工組織設計、施工方案、作業指導書等各種技術準備工作已經準備就緒。

1.3.3各種工藝評定試驗及工藝性能試驗和材料采購計劃已完成。

1.3.4主要材料已進廠。

1.3.5各種機械設備調試驗收合格。

1.3.6所有生產工人都進行了施工前培訓，取得相應資格的上崗證書。

4操作工藝

鋼結構

www.qdhrgg.com

海偌

1.4.1工藝流程

1.4.2操作工藝

1放樣、號料

1）熟悉施工圖，發現有疑問之處，應與有關技術部門聯系解決。

2）準備好做樣板、樣桿的材料，一般可采用薄鐵皮和小扁鋼。

3）放樣需要鋼尺必須經過計量部門的校驗復核，合格后方可使用。

4）號料前必須了解原材料的材質及規格，檢查原材料的質量。不同規格、不同材質的零件應分別號料。并依據先大后小的原則依次號料。

5）樣板樣桿上應用油漆寫明加工號、構件編號、規格，同時標注上孔直徑、工作線、彎曲線等各種加工符號。

6）放樣和號料應預留收縮量（包括現場焊接收縮量）及切割、銑端等需要的加工余量：

銑端余量：剪切后加工的一般每邊加3—4mm，氣割后加工的則每邊加4—5 mm。

切割余量：自動氣割割縫寬度為3mm，手工氣割割縫寬度為4mm。

焊接收縮量根據構件的結構特點由工藝給出。

7）主要受力構件和需要彎曲的構件，在號料時應按工藝規定的方向取料，彎曲件的外側不應有樣沖點和傷痕缺陷。

8）號料應有利于切割和保證零件質量。

9）本次號料后的剩余材料應進行余料標識，包括余料編號、規格、材質及爐批號等，以便于余料的再次使用。

2 切割

下料劃線以后的鋼材，必須按其所需的形狀和尺寸進行下料切割。

1）剪切時應注意以下要點：

（1）當一張鋼板上排列許多個零件并有幾條相交的剪切線時，應預先安排好合理的剪切程序后再進行剪切。

（2）材料剪切后的彎曲變形，必須進行矯正；剪切面粗糙或帶有毛刺，必須修磨光潔。

（3）剪切過程中，切口附近的金屬，因受剪力而發生擠壓和彎曲，重要的結構件和焊縫的接口位置，一定要用銑、刨或砂輪磨削等方法。

2）鋸切機械施工中應注意以下施工要點：

（1）型鋼應進行校直后方可進行鋸切。

（2）單件鋸切的構件，先劃出號料線，然后對線鋸切。成批加工的構件，可預先安裝定位擋板進行加工。

（3）加工精度要求較高的重要構件，應考慮預留適當?shù)募庸び嗔?，以供鋸切后進行端面精銑。

（4）鋸切時，應注意切割斷面垂直度的控制。

3）在進行氣割操作時應注意以下工藝要點：

（1）氣割前必須檢查確認整個氣割系統的設備和工具全部運轉正常，并確保安全。

（2）氣割時應選擇正確的工藝參數。切割時應調節好氧氣射流（風線）的形狀，使其達到并保持輪廓清晰，風線長和射力高。

（3）氣割前，應去除鋼材表面的污垢、油污及浮銹和其它雜物，并在下面留出一定的空間，以利于熔渣的吹出。

（4）氣割時，必須防止回火。

（5）為了防止氣割變形，操作中應先從短邊開始；應先割小件，后割大件；應先割較復雜的，后割較簡單的。

3 矯正和成型

1）矯正

（1）成品冷矯正，一般使用翼緣矯平機、撐直機、油壓機、壓力機等機械力進行矯正。

（2）火焰矯正，加熱方法有點狀加熱、線狀加熱和三角形加熱三種。

①低碳鋼和普通低合金鋼的熱矯正加熱溫度一般為600～900℃，而800～900℃為熱塑性變形的理想溫度，但不準超過900℃。

②中碳鋼則會由于變形而產生裂紋，所以中碳鋼一般不用火焰矯正。

③普通低合金鋼在加熱矯正后應緩慢冷卻。

④工藝流程

2）成型

（1）熱加工：對低碳鋼一般都在1000～1100℃，熱加工終止溫度不應低于700℃。加熱溫度在500～550℃。鋼材產生脆性，嚴禁錘打和彎曲，否則容易使鋼材斷裂。

（2）冷加工：鋼材在常溫下進行加工制作，大多數都是利用機械設備和專用工具進行的。

4 邊緣加工（包括端部銑平）

1）常用邊緣加工方法主要有：鏟邊、刨邊、銑邊、碳弧氣刨、氣割和坡口機加工等。

2）氣割的零件，當需要消除影響區進行邊緣加工時，最少加工余量為2.0mm。

3）機械加工邊緣的深度，應能保證把表面的缺陷清除掉，但不能小于2.0mm，加工后表面不應有損傷和裂縫，在進行砂輪加工時，磨削的痕跡應當順著邊緣。

4）碳素結構鋼的零件邊緣，在手工切割后，其表面應做清理，不能有超過1.0mm的不平度。

5）構件的端部支承邊要求刨平頂緊和構件端部截面精度要求較高的，無論是什么方法切割和用何種鋼材制成的，都要刨邊或銑邊。

6）施工圖有特殊要求或規定為焊接的邊緣需進行刨邊，一般板材或型鋼的剪切邊不需刨光。

7）零件邊緣進行機械自動切割和空氣電弧切割之后，其切割表面的平面度，都不能超過1.0mm。主要受力構件的自由邊，在氣割后需要刨邊或銑邊的加工余量，每側至少2mm，應無毛刺等缺陷。

8）柱端銑后頂緊接觸面應有75%以上的面積緊貼，用0.3mm塞尺檢查，其塞入面積不得大于25%，邊緣間隙也不應大于0.5mm。

9）關于銑口和銑削量的選擇，應根據工件材料和加工要求決定，合理的的選擇是加工質量的保證。

10）構件的端部加工應在矯正合格后進行。

11）應根據構件的形式采取必要的措施，保證銑平端與軸線垂直。

5 制孔

1）構件使用的高強度螺栓（大六角頭螺栓、扭剪型螺栓等）﹑半圓頭鉚釘自攻螺絲等用孔的制作方法有：鉆孔、銑孔、沖孔、鉸孔或锪孔等。

2）構件制孔優先采用鉆孔，當證明某些材料質量、厚度和孔徑，沖孔后不會引起脆性時允許采用沖孔。

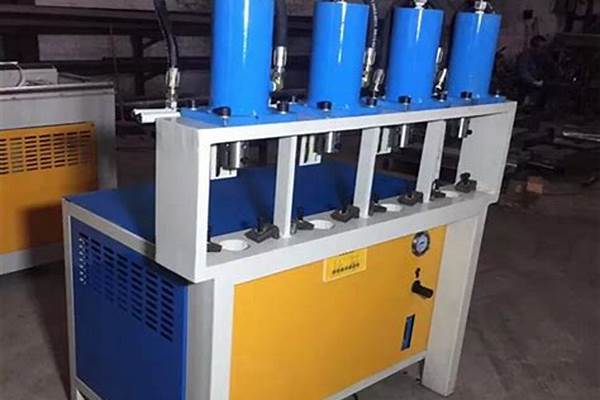

厚度在5mm以下的所有普通結構鋼允許沖孔，次要結構厚度小于12mm允許采用沖孔。在沖切孔上，不得隨后施焊（槽形），除非證明材料在沖切后，仍保留有相當韌性，則可焊接施工。一般情況下在需要所沖的孔上再鉆大時，則沖孔必須比指定的直徑小3mm。

3）鉆孔前，一是要磨好鉆頭，二是要合理地選擇切屑余量。

4）制成的螺栓孔，應為正圓柱形，并垂直于所在位置的鋼材表面，傾斜度應小于1/20，其孔周邊應無毛刺，破裂，喇叭口或凹凸的痕跡，切削應清除干凈。

5）精制或鉸制成的螺栓孔直徑和螺栓桿直徑相等，采用配鉆或組裝后鉸孔，孔應具有H12的精度，孔壁表面粗糙度Ra≤12.5μm。

6 摩擦面加工

1）高強度螺栓連接摩擦面的加工,可采用噴砂、拋丸和砂輪機打磨等方法。(注：砂輪機打磨方向應與構件受力方向垂直，且打磨范圍不得小于螺栓直徑的4倍。)

2）經處理的摩擦面應采取防油污和損傷保護措施。

3）制造廠和安裝單位應分別以鋼結構制造批進行抗滑移系數試驗。制造批可按分部（子部分）工程劃分規定的工程量每2000t為一批，不足2000t的可視為一批。選用兩種及兩種以上表面處理工藝時，每種處理工藝應單獨檢驗，每批三組試件。

4）抗滑移系數試驗用的試件應由制造廠加工，試件與所代表的鋼結構構件應為同一材質、同批制作、采用同一摩擦面處理工藝和具有相同的表面狀態，并應用同批同一性能等級的高強度螺栓連接副，在同一環境條件下存放。

5）試件鋼板的厚度，應根據鋼結構工程中有代表性的板材厚度來確定。試件板面應平整，無油污，孔和板的邊緣無飛邊、毛刺。

6）制造廠應在鋼結構制造的同時進行抗滑移系數試驗，并出具報告。試驗報告應寫明試驗方法和結果。

7）應根據現行國家標準《鋼結構高強度螺栓連接的設計、施工及驗收規程》JGJ82的要求或設計文件的規定,制作材質和處理方法相同的復驗抗滑移系數用的構件，并與構件同時移交。

7 管球加工

1）桿件制作工藝：采購鋼管→檢驗材質、規格、表面質量（防腐處理）→下料、開坡口→與錐頭或封板組裝點焊→焊接→檢驗→防腐前處理→防腐處理。

2）螺栓球制造工藝：壓力加工用鋼條（或鋼錠）或機械加工用圓鋼下料→鍛造毛坯→正火處理→加工定位螺紋孔（M20）及其表面→加工各螺紋孔及平面→打加工工號、打球號→防腐前處理→防腐處理。

3）錐頭、封板制作工藝：成品鋼材下料→胎模鍛造毛坯→正火處理→機械加工。

4）焊接球節點網架制造工藝：采購鋼管→檢驗材質、規格、表面質量→放樣→下料→空心球制作→拼裝→防腐處理。

5）焊接空心球制作工藝：下料（用仿形割刀）→壓制（加溫）成型→機床或自動氣割坡口→焊接→焊縫無損探傷檢查→防腐處理→包裝。

8 組裝

1）組裝前，工作人員必須熟悉構件施工圖及有關的技術要求，并根據施工圖要求復核其需組裝零件質量。

2）由于原材料的尺寸不夠，或技術要求需拼接的零件，一般必須在組裝前拼接完成。

3）在采用胎模裝配時必須遵循下列規定：

（1）選擇的場地必須平整，并具有足夠的強度。

（2）布置裝配胎模時必須根據其鋼結構構件特點考慮預放焊接收縮量及其它各種加工余量。

（3）組裝出首批構件后，必須由質量檢查部門進行全面檢查，經檢查合格后，方可進行繼續組裝。

（4）構件在組裝過程中必須嚴格按照工藝規定裝配，當有隱蔽焊縫時，必須先行施焊，并經檢驗合格后方可覆蓋。當有復雜裝配部件不易施焊時，亦可采用邊裝配邊施焊的方法來完成其裝配工作。

（5）為了減少變形和裝配順序，可采取先組裝成部件，然后組裝成構件的方法。

4）鋼結構構件組裝方法的選擇，必須根據構件的結構特性和技術要求，結合制造廠的加工能力、機械設備等情況，選擇能有效控制組裝的質量、生產效率高的方法進行。

5）典型結構組裝

（1）焊接H型鋼施工工藝

工藝流程

下料→拼裝→焊接→校正→二次下料→制孔→裝焊其它零件→校正打磨

（2）箱形截面構件的加工工藝

（3）勁性十字柱的加工工藝

（4）一般卷管工藝流程圖

1）預拼裝數按設計要求和技術文件規定。

2）預拼裝組合部位的選擇原則：盡可能選用主要受力框架、節點連接結構復雜，構件允差接近極限且有代表性的組合構件。

3）預拼裝應在堅實、穩固的平臺式胎架上進行。其支承點水平度：

A≤300～1000m2 允差≤2mm

A≤1000～5000m2 允差＜3mm

（1）預拼裝中所有構件應按施工圖控制尺寸，各桿件的重心線應交匯于節點中心，并完全處于自由狀態，不允許有外力強制固定。單構件支承點不論柱、粱、支撐，應不少于兩個支承點。

（2）預拼裝構件控制基準，中心線應明確標示，并與平臺基線和地面基線相對一致?？刂苹鶞?zhǔn)應按設計要求基準一致，如需變換預拼裝基準位置，應得到工藝設計認可。

（3）所有需進行預拼裝的構件，制作完畢必須經專檢員驗收并符合質量標準的單構件。相同單構件，宜能互換，而不影響整體幾何尺寸。

（4）在胎架上預拼全過程中，不得對構件動用火焰或機械等方式進行修正、切割，或使用重物壓載、沖撞、錘擊。

（5）大型框架露天預拼裝的檢測時間，建議在日出前，日落后定時進行。所使用卷尺精度，應與安裝單位相一致。

4）高強度螺栓連接件預拼裝時，可采用沖釘定位和臨時螺栓緊固。試裝螺栓在一組孔內不得少于螺栓孔的30%，且不少于2只。沖釘數不得多于臨時螺栓的1/3。

5）預裝后應用試孔器檢查，當用比孔公稱直徑小1.0mm的試孔器檢查時，每組孔的通過率不小于85%；當用比螺栓公稱直徑大0.3mm的試孔器檢查時，通過率為100%，試孔器必須垂直自由穿落。

6）按本規程5）規定檢查不能通過的孔，允許修孔（鉸、磨、刮孔）。修孔后如超規范，允許采用與母材材質相匹配的焊材焊補后，重新制孔，但不允許在預裝胎架進行。

5質量標準

詳見《結構工程質量驗收規范》GB50205—2001

6成品保護

1.6.1在制作過程中的各工序間都要有成品保護措施，上工序移交給下道工序必須符合有關規范和設計要求。

1.6.2邊緣加工的坡口，需要涂保護膜的涂好，并注意不要碰撞。

1.6.3矯正和成型零件，組裝好的半成品，堆放時，墊點和堆放數量合理，以防壓彎變形。

1.6.4經處理的摩擦面應采取防油污和損傷保護措施。

1.6.5已涂裝防腐漆的零部件、半成品（空心球、螺栓球和附件）和組裝件，要防止磕碰，如有磕碰，再用防腐漆補上。

7應注意的問題

1.7.1技術質量

1.當對鋼材有疑義時，應抽樣復驗，只有試驗結果達到國家標準的規定和技術文件的要求時，方可采用。

2.放樣使用的鋼尺必須經計量單位檢驗合格，并與土建、安裝等有關方面使用的鋼尺相核對。

3.用火焰矯正時，對鋼材的牌號Q345、Q390、35、45的焊件不準澆水冷卻，一定要在自然狀態下冷卻。

4.高強度螺栓孔及孔距必須符合規范要求，它直接關系到安裝質量的大問題。

5.處理后的摩擦面應妥為保護；自然生銹，一般生銹期不得超過90天，摩擦面不得重復使用。

1.7.2安全措施

1.認真執行各工種的安全操作規程。

2.對用電設備采取漏電保護措施，以防觸電。

3.對起重機要嚴禁超載吊裝。

4.各工種操作時，要佩帶好勞動保護用品。

好了，今天關于“鋼管沖孔加工/a”的話題就到這里了。希望大家通過我的介紹對“鋼管沖孔加工/a”有更全面、深入的認識，并且能夠在今后的學習中更好地運用所學知識。
