鋼管的型號和規格

文章來源：http://xzhcwl.com 發布時間：2024-07-26 15:05:30 瀏覽次數：21

鋼管的型號和規格/a_鋼管的型號和規格

大家好，我是小編，今天我來給大家講解一下關于鋼管的型號和規格/a的問題。為了讓大家更容易理解，我將這個問題進行了歸納整理，現在就一起來看看吧。

文章目錄列表:

1.鍍鋅鋼管各規格標準外徑
2.鍍鋅管尺寸規格表
3.無縫鋼管規格表示方法？
4.鋼管規格的表示方法
5.無縫鋼管型號規格表？
6.國標 無縫鋼管型號尺寸？

鍍鋅鋼管各規格標準外徑

1、DN15型號外徑為21.3mm

2、DN20型號外徑為26.9mm

3、DN25型號外徑為33.7mm

4、DN32型號外徑42.mm

5、DN40型號外徑為48.3mm

6、DN50型號外徑為60 mm

7、DN65型號外徑為76.1mm

8、DN80型號外徑為88.9mm

9、DN100型號外徑為114.3mm

10、DN125型號外徑為140mm

11、DN150型號外徑為168.3mm

12、DN200型號外徑為219.1mm。

擴展資料

熱鍍鋅鋼管廣泛應用于建筑、機械、煤礦、化工、電力、鐵道車輛、汽車工業、公路、橋梁、集裝箱、體育設施、農業機械、石油機械、探礦機械等制造工業。

鍍鋅鋼管表面有熱浸鍍或電鍍鋅層的焊接鋼管。鍍鋅可增加鋼管的抗腐蝕能力，延長使用壽命。鍍鋅管的用途很廣，除作輸水、煤氣、油等一般低壓力流體的管線管外，還用作石油工業特別是海洋油田的油井管、輸油管，化工焦化設備的油加熱器、冷凝冷卻器、煤餾洗油交換器用管，以及棧橋管樁、礦山坑道的支撐架用管等。

百度百科-鍍鋅鋼管

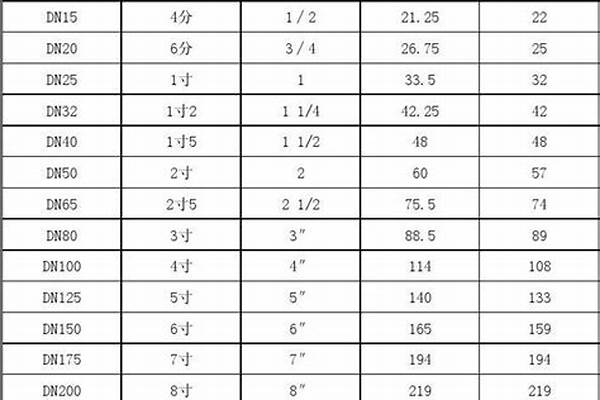

鍍鋅管尺寸規格表

鍍鋅管的型號和規格主要包括:DN15型外徑21.3mm，簡稱四管。DN20型號外徑26.8mm，簡稱6管。DN25型號直徑33.5mm，簡稱1寸。型號DN32外徑42.25mm，簡稱1寸2。DN40型號外徑48mm，簡稱1.5寸。DN50型號外徑為60mm，簡稱2。DN65/70型號的外徑為75.5毫米，簡稱2.5英寸。DN80型號直徑88.5mm，簡稱3寸。DN100型號的外徑為114毫米，簡稱4英寸。DN125型的外徑為140毫米，簡稱5英寸。DN150型的外徑為165毫米，簡稱6英寸。DN200型的外徑為219毫米，簡稱8英寸。熱鍍鋅鋼管的應用熱鍍鋅鋼管廣泛應用于建筑、機械、煤礦、化工、鐵路車輛、汽車工業、道路、橋梁、集裝箱、體育設施、農業機械、石油機械、探礦機械等制造業。鍍鋅鋼管分為冷鍍鋅管和熱鍍鋅管。起初，鍍鋅鋼管被用作水管。幾年后，管子里產生了大量的銹皮。流出的黃水不僅污染了潔具，還夾雜著內壁不光滑滋生的細菌。腐蝕導致水中重金屬含量過高，嚴重危害人體健康。于是在六七十年代，發達國家開始研發新型管材，并逐漸禁用鍍鋅鋼管。中國也曾發文稱從2000年開始禁止鍍鋅鋼管。目前大部分新建小區很少使用鍍鋅鋼管，但仍有部分小區使用鍍鋅鋼管。

無縫鋼管規格表示方法？

鍍鋅管型號規格主要為：

DN15型號外徑為21.3mm ，簡稱4分管

DN20型號外徑為26.8mm ，簡稱6分管

DN25型號外徑為33.5mm ，簡稱1寸

DN32型號外徑42.25mm ，簡稱1寸2

DN40型號外徑為48mm ，簡稱1寸半

DN50型號外徑為60 mm ，簡稱2寸

DN65/70型號外徑為75.5mm ，簡稱2寸半

DN80型號外徑為88.5mm ，簡稱3寸

DN100型號外徑為114mm ，簡稱4寸

DN125型號外徑為140mm ，簡稱5寸

DN150型號外徑為165mm ，簡稱6寸

DN200型號外徑為219mm，簡稱8寸

熱鍍鋅鋼管的應用

熱鍍鋅鋼管廣泛應用于建筑、機械、煤礦、化工、動鐵道車輛、汽車工業、公路、橋梁、集裝箱、體育設施、農業機械、石油機械、探礦機械等制造工業。

鍍鋅鋼管分為冷鍍鋅管、熱鍍鋅管，最初鍍鋅鋼管作為水管使用，幾年后管內就產生了大量銹垢，流出黃水不僅污染潔具，且夾雜著不光滑內壁滋生的細菌，銹蝕造成水中重金屬含過高，嚴重危害人體健康。

于是在六七十年代，發達國家開始研發新型管材，并陸續禁用鍍鋅鋼管。我國也發文明確從2000年起禁用鍍鋅鋼管，目前大多新建小區已很少使用鍍鋅鋼管了，但也有些小區還在使用鍍鋅鋼管。

鋼管規格的表示方法

DN-公稱直徑

Ф－外徑大外徑系列

DN15-ф22mm

DN20-ф27mm

DN25-ф34mm

DN32-ф42mm

DN40-ф48mm

DN50-ф60mm

DN65-ф76(73)mm

DN80-ф89mm

DN100-ф114mm

DN125-ф140mm

DN150-ф168mm

DN200-ф219mm

DN250-ф273mm

DN300-ф324mm

DN350-ф360mm

DN400-ф406mm

DN450-ф457mm

DN500-ф508mm

DN600-ф610mm

小外徑系列

DN15-ф18mm

DN20-ф25mm

DN25-ф32mm

DN32-ф38mm

DN40-ф45mm

DN50-ф57mm

DN65-ф73mm

DN80-ф89mm

DN100-ф108mm

DN125-ф133mm

DN150-ф159mm

DN200-ф219mm

DN250-ф273mm

DN300-ф325mm

DN350-ф377mm

DN400-ф426mm

DN450-ф480mm

DN500-ф530mm

DN600-ф630mm

一般來說，管子的直徑可分為外徑、內徑、公稱直徑。

擴展資料

無縫鋼管是由整塊金屬制成的，表面上沒有接縫的鋼管，稱為無縫鋼管。根據生產方法，無縫管分熱軋管、冷軋管、冷拔管、擠壓管、頂管等。

按照斷面形狀，無縫鋼管分圓形和異形兩種，異形管有方形、橢圓形、三角形、六角形、瓜子形、星形、 帶翅管多種復雜形狀。最大直徑達650mm，最小直徑為 0.3mm。

根據用途不同， 有厚壁管和薄壁管。無縫鋼管主要用做石油地質鉆探管、石油化工用的裂化管、鍋 爐管、軸承管以及汽車、拖拉機、航空用高精度結構鋼管。

無縫鋼管用途很廣泛。

1、一般用途的無縫鋼管由普通的碳素結構鋼、低合金結構鋼或合金結構鋼軋制，產量最多，主要用作輸送流體的管道或結構零件。

2、根據用途不同分三類供應：a、按化學成分和機械性能供應；b、按機械性能供應；c、按水壓試驗供應。按a、b類供應的鋼管，如用于承受液體壓力，也要進行水壓試驗。

3、專門用途的無縫管有鍋爐用無縫管、化工電力用，地質用無縫鋼管及石油用無縫管等多種。

無縫鋼管具有中空截面，大量用作輸送流體的管道，如輸送石油、天然氣、煤氣、水及某些固體物料的管道等。鋼管與圓鋼等實心鋼材相比，在抗彎抗扭強度相同時，重量較輕，是一種經濟截面鋼材。

廣泛用于制造結構件和機械零件，如石油鉆桿、汽車傳動軸、自行車架以及建筑施工中用的鋼腳手架等用鋼管制造環形零件，可提高材料利用率，簡化制造工序，節約材料和加工工時，已廣泛用鋼管來制造。

參考資料：

無縫鋼管-百度百科

無縫鋼管型號規格表？

鋼管規格表示方法是外徑乘以壁厚。

一般來說，管子的直徑可分為外徑(De)、內徑(D)、公稱直徑(DN)。 DN是指管道的公稱直徑，是外徑與內徑的平均值。DN的值=De的值-0.5*管壁厚度。

管材為無縫鋼管的管子的外徑用字母D來表示，其后附加外直徑的尺寸和壁厚，例如外徑為108的無縫鋼管，壁厚為5MM，用D108*5表示，塑料管也用外徑表示，如De63。

其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示，在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也較公稱通徑，是管子（或者管件）的規格名稱。

擴展資料

具有空心截面，其長度遠大于直徑或周長的鋼材。按截面形狀分為圓形、方形、矩形和異形鋼管。按材質分為碳素結構鋼鋼管、低合金結構鋼鋼管、合金鋼鋼管和復合鋼管，按用途分為輸送管道用、工程結構用、熱工設備用、石油化工工業用、機械制造用、地質鉆探用、高壓設備用鋼管等。

按生產工藝分為無縫鋼管和焊接鋼管，其中無縫鋼管又分熱軋和冷軋(拔)兩種，焊接鋼管又分直縫焊接鋼管和螺旋縫焊接鋼管。

鋼管尺寸分類：

A、公稱尺寸：是標準中規定的名義尺寸，是用戶和生產企業希望得到的理想尺寸，也是合同中注明的訂貨尺寸。

B、實際尺寸：是生產過程中所得到的實際尺寸，該尺寸往往大于或小于公稱尺寸。這種大于或小于公稱尺寸的現象稱為偏差。

C、米重：每米重量=0.02466*壁厚*（外徑-壁厚）。

百度百科-鋼管

國標 無縫鋼管型號尺寸？

如下圖。注：計算常用型材理論重量計算公式：m=F×L×ρ

m—質量?Kg?；F—斷面積m2/m?；L—長度m?；?ρ—密度?*Kg/m3

☆其中：F斷面積計算方法：

1、方鋼? F= a2

2、鋼管 F=3.1416×＄（D-＄） D—直徑?＄—厚度

3、鋼板、扁鋼? F= a×＄a—寬度

密度：

鋼材：7.85*103 kg/m3

鋁：2.5～2.95*103

銅：8.45～8.9*103

鑄鐵：6.6～7*103

尼龍：1.04～1.15*103

擴展資料：

無縫鋼管用途很廣泛。

1、一般用途的無縫鋼管由普通的碳素結構鋼、低合金結構鋼或合金結構鋼軋制，產量最多，主要用作輸送流體的管道或結構零件。

2、根據用途不同分三類供應：

a、按化學成分和機械性能供應；

b、按機械性能供應；

c、按水壓試驗供應。按a、b類供應的鋼管，如用于承受液體壓力，也要進行水壓試驗。

3、專門用途的無縫管有鍋爐用無縫管、化工電力用，地質用無縫鋼管及石油用無縫管等多種。

無縫鋼管具有中空截面，大量用作輸送流體的管道，如輸送石油、天然氣、煤氣、水及某些固體物料的管道等。鋼管與圓鋼等實心鋼材相比，在抗彎抗扭強度相同時，重量較輕，是一種經濟截面鋼材。

廣泛用于制造結構件和機械零件，如石油鉆桿、汽車傳動軸、自行車架以及建筑施工中用的鋼腳手架等用鋼管制造環形零件，可提高材料利用率，簡化制造工序，節約材料和加工工時，已廣泛用鋼管來制造。

規格外徑mm壁厚mm最小壁厚mm焊管（6米定尺）鍍鋅管(6米定尺） \x0d\米重kg根重kg米重kg根重kg \x0d\公稱內徑英寸 \x0d\DN151/221.32.82.451.287.681.3578.14 \x0d\DN203/426.92.82.451.669.961.7610.56 \x0d\DN25133.73.22.82.4114.462.55415.32 \x0d\DN321.2542.43.53.063.3620.163.5621.36 \x0d\DN401.548.33.53.063.8723.224.1024.60 \x0d\DN50260.33.83.3255.2931.745.60733.64 \x0d\DN652.576.14.03.57.1142.667.53645.21 \x0d\DN80388.94.0 8.3850.288.8853.28 \x0d\DN1004114.34.0 10.8865.2811.5369.18 \x0d\DN12551404.5 15.0490.2415.94298.65 \x0d\DN1506168.34.5 18.18109.0819.27115.62 \x0d\DN2008219.1 6.0\x0d\（焊管）\x0d\ 31.53189.18 \x0d\DN2008219.1 6.5\x0d\（熱鍍鋅） 36.12216.72 \x0d\\x0d\鍍鋅鋼管常用規格\x0d\公稱口徑外徑壁厚鍍鋅管壁黑鐵管增加的重量系數\x0d\MMMMMM普通鋼管加厚鋼管\x0d\610.021.0641.059\x0d\813.52.751.0561.046\x0d\1017.03.501.0561.046\x0d\1521.33.151.0471.039\x0d\2026.83.401.0461.039\x0d\2533.54.251.0391.032\x0d\3242.35.151.0391.032\x0d\4048.04.001.0361.030\x0d\5060.05.001.0361.028\x0d\6575.55.251.0341.028\x0d\8088.54.251.0321.027\x0d\100114.07.001.0321.026\x0d\125140.07.501.0281.023\x0d\150165.07.501.0281.023\x0d\說明：W=C*[0.02466*(D-S)*S] \x0d\ W--鍍鋅管每米重量：kg/m\x0d\ C--鍍鋅管比黑鐵管增加的重量系數\x0d\ D--黑鐵管的外徑\x0d\ S--黑鐵管的壁厚\x0d\\x0d\W=0.02466*S*(公稱外徑-S)\x0d\鍍鋅鋼管每米重量=0.02466x壁厚x（外徑-壁厚）X1.06\x0d\鍍鋅管也是鋼材，表面度了一層薄薄得鋅，密度7.85kg/cm3\x0d\\x0d\鋼管的重量=0.25×π×(外徑平方-內徑平方)×L×鋼鐵比重 其中：π = 3.14 L=鋼管長度 鋼鐵比重取7.8 所以， 鋼管的重量=0.25×3.14×(外徑平方-內徑平方)×L×7.8 * 如果尺寸單位取米（M）,則計算的重量結果為公斤（Kg） \x0d\鋼的密度為： 7.85g/cm3 \x0d\鋼材理論重量計算 \x0d\鋼材理論重量計算的計量單位為公斤（ kg ）。其基本公式為： \x0d\W（重量，kg ）=F(斷面積 mm2)×L(長度，m)×ρ(密度，g/cm3)×1/1000 \x0d\各種鋼材理論重量計算公式如下： \x0d\名稱（單位） \x0d\計算公式 符號意義 計算舉例 \x0d\圓鋼 盤條（kg/m） \x0d\W= 0.006165 ×d×d \x0d\d = 直徑mm \x0d\直徑100 mm 的圓鋼，求每m 重量。每m 重量= 0.006165 ×1002=61.65kg \x0d\螺紋鋼（kg/m） \x0d\W= 0.00617 ×d×d \x0d\d= 斷面直徑mm \x0d\斷面直徑為12 mm 的螺紋鋼，求每m 重量。每m 重量=0.00617 ×12 2=0.89kg \x0d\方鋼（kg/m） \x0d\W= 0.00785 ×a ×a \x0d\a= 邊寬mm \x0d\邊寬20 mm 的方鋼，求每m 重量。每m 重量= 0.00785 ×202=3.14kg \x0d\扁鋼 \x0d\（kg/m） \x0d\W= 0.00785 ×b ×d \x0d\b= 邊寬mm \x0d\d= 厚mm \x0d\邊寬40 mm ，厚5mm 的扁鋼，求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg \x0d\六角鋼 \x0d\（kg/m） \x0d\W= 0.006798 ×s×s \x0d\s= 對邊距離mm \x0d\對邊距離50 mm 的六角鋼，求每m 重量。每m 重量= 0.006798 ×502=17kg \x0d\八角鋼 \x0d\（kg/m） \x0d\W= 0.0065 ×s ×s \x0d\s= 對邊距離mm \x0d\對邊距離80 mm 的八角鋼，求每m 重量。每m 重量= 0.0065 ×802=41.62kg \x0d\等邊角鋼 \x0d\（kg/m） \x0d\= 0.00785 ×[d （2b – d ）+0.215 （R2 – 2r 2 ）] \x0d\b= 邊寬 \x0d\d= 邊厚 \x0d\R= 內弧半徑 \x0d\r= 端弧半徑 \x0d\求20 mm ×4mm 等邊角鋼的每m 重量。從冶金產品目錄中查出4mm ×20 mm 等邊角鋼的R 為3.5 ，r 為1.2 ，則每m 重量= 0.00785 ×[4 ×（2 ×20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.15kg \x0d\不等邊角鋼 \x0d\（kg/m） \x0d\W= 0.00785 ×[d （B+b – d ）+0.215 （R2 – 2 r 2 ）] \x0d\B= 長邊寬 \x0d\b= 短邊寬 \x0d\d= 邊厚 \x0d\R= 內弧半徑 \x0d\r= 端弧半徑 \x0d\求30 mm ×20mm ×4mm 不等邊角鋼的每m 重量。從冶金產品目錄中查出30 ×20 ×4 不等邊角鋼的R 為3.5 ，r 為1.2 ，則每m 重量= 0.00785 ×[4 ×（30+20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.46kg\x0d\槽鋼 \x0d\（kg/m） \x0d\W=0.00785 ×[hd+2t （b – d ）+0.349 （R2 – r 2 ）] \x0d\h= 高 \x0d\b= 腿長 \x0d\d= 腰厚 \x0d\t= 平均腿厚 \x0d\R= 內弧半徑 \x0d\r= 端弧半徑 \x0d\求80 mm ×43mm ×5mm 的槽鋼的每m 重量。從冶金產品目錄中查出該槽鋼t 為8 ，R 為8 ，r 為4 ，則每m 重量=0.00785 ×[80 ×5+2 ×8 ×（43 – 5 ）+0.349 ×（82–4 2 ）]=8.04kg \x0d\工字鋼（kg/m） \x0d\W= 0.00785 ×[hd+2t （b – d ）+0.615 （R2 – r 2 ）] \x0d\h= 高 \x0d\b= 腿長 \x0d\d= 腰厚 \x0d\t= 平均腿厚 \x0d\R= 內弧半徑 \x0d\r= 端弧半徑 \x0d\求250 mm ×118mm ×10mm 的工字鋼每m 重量。從金屬材料手冊中查出該工字鋼t 為13 ，R 為10 ，r 為5 ，則每m 重量= 0.00785 ×[250 ×10+2 ×13 ×（118 –10 ）+0.615 ×（102 –5 2 ）]=42.03kg \x0d\鋼板（kg/m2） \x0d\W= 7.85 ×d \x0d\d= 厚 \x0d\厚度 4mm 的鋼板，求每m2 重量。每m2 重量=7.85 ×4=31.4kg \x0d\鋼管（包括無縫鋼管及焊接鋼管（kg/m） \x0d\W= 0.02466 ×S （D – S ） \x0d\D= 外徑 \x0d\S= 壁厚 \x0d\外徑為60 mm 壁厚4mm 的無縫鋼管，求每m 重量。每m 重量= 0.02466 ×4 ×（60 –4 ）=5.52kg贊同8| 評論

好了，今天關于“鋼管的型號和規格/a”的話題就講到這里了。希望大家能夠通過我的講解對“鋼管的型號和規格/a”有更全面、深入的了解，并且能夠在今后的學習中更好地運用所學知識。
