穿線管sc20是什么意思

文章來源：http://xzhcwl.com 發布時間：2024-06-24 09:25:06 瀏覽次數：35

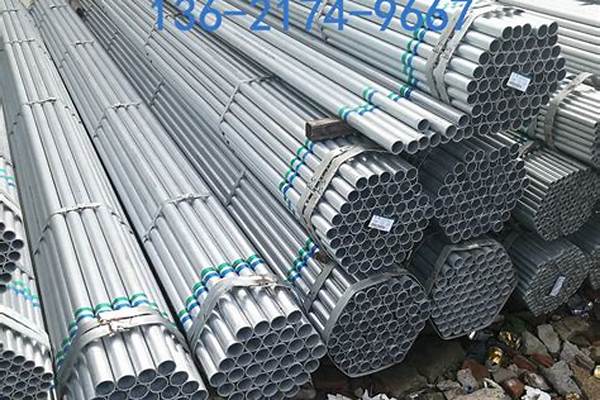

穿線管sc20/a_穿線管sc20是什么意思

對于穿線管sc20/a的問題，我有一些經驗和見解，同時也了解到一些專業知識。希望我的回答對您有所幫助。

文章目錄列表:

1.電纜穿線管規格型號
2.電氣圖紙L3-BV-3X2.5-SC20-WC分別表示什么意思
3.電施圖上WDZN-BYJ-0.45/0.75-3x2.5-CT/SC20-CC/WC 是什么意思，這個是電纜還是電線，能有圖就好了

電纜穿線管規格型號

1、按電線溫度等級分為25型、05型、90/-25型等；

2、按PVC電線品種分為硬質管、半硬質管和波紋管；按電線特性分為輕型、中型、重型、超重型；

3、pvc電線管公稱外徑規格，分別為：Φ16、Φ20、Φ25、Φ32、Φ40、Φ50、Φ63、Φ75、Φ110。

4、其中，pvc電線管規格為Φ16和Φ20，一般用于室內照明線路；pvc電線管外徑規格為Φ25，常用于插座或是室內主線管；

5、pvc電線管外徑規格為Φ32常用于進戶線的線管，也用于弱電線管；pvc電線管外徑規格為Φ50、Φ63、Φ75的常用于電盤至戶內的線管。

二、穿線管安裝注意事項

1、家裝電路改造應避免死線，要使用穿線管埋線。再好的電路質量，也難保以后會出現故障，需要更換線路，這個時候，埋墻的電線能夠方便的拽出更換就顯得非常重要，所以在電改施工中要避免造成日后無法拽動的“死線”。

2、電路走線應該把握“兩端間最近距離走線”，不能無故繞線，這樣不但會造成死線，還會增大電改投入。

3、一根穿線管中不要穿太多線，穿線后都應該拽一下，看看是否可以輕松拽動。一般來說，一根穿線管中不宜有8根以上的電線，電線橫截面積不得超過線管的60%。

4、穿線管內不能有接頭和扭結，當線路有接頭時，必需在接頭處留暗盒扣面板，日后更換和維修都方便。

5、管徑小于25的PVC穿線管拐彎應用彎管器，不能加彎頭拐彎，直角死彎往往會造成死線，會增大后期維修難度。

電氣圖紙L3-BV-3X2.5-SC20-WC分別表示什么意思

根據PVC穿線管標準JG3050標準規定，PVC穿線管可以分為輕型中型重型阻燃穿線管材，每個型號又可以分為16、20、25、32、40、50、63幾種，其它規格的如果量大有的廠家可以定制生產。

根據PPR冷熱水管GB/T18742國家標準規定，PPR可以分為S5、S4、S3.2、S2.5四個壓力等級，每個壓力等級又可以分為20、25、32、40、50、63、75、90、110、160幾種，市場的16口徑PPR管，其它大于160口徑的管材由于涉及技術問題，一般沒有廠家生產。

擴展資料：

常見pvc穿線管規格 ：

1、按電線溫度等級分為25型、05型、90/-25型等。

2、按PVC電線品種分為硬質管、半硬質管和波紋管。

3、按電線特性分為輕型、中型、重型、超重型。

4、pvc電線管公稱外徑規格，分別為：Φ16、Φ20、Φ25、Φ32、Φ40、Φ50、Φ63、Φ75、Φ110。

其中，pvc電線管規格為Φ16和Φ20，一般用于室內照明線路；pvc電線管外徑規格為Φ25，常用于插座或是室內主線管；pvc電線管外徑規格為Φ32常用于進戶線的線管，也用于弱電線管；pvc電線管外徑規格為Φ50、Φ63、Φ75的常用于電盤至戶內的線管。

百度百科--穿線管

百度百科--PPR管材

電施圖上WDZN-BYJ-0.45/0.75-3x2.5-CT/SC20-CC/WC 是什么意思，這個是電纜還是電線，能有圖就好了

1、L3 表示回路編號；

2、3X2.5表示三根2.5平方毫米；

3、BV表示單芯銅導線；

4、SC20表示串入直徑20毫米焊接鋼管敷設 ；

5、WC表示暗敷設在墻內。

擴展資料

1、電氣原理圖標注：見的標有：QS刀開關、FU熔斷器、KM接觸器、KA中間繼電器、KT 時間繼電器、KS 速度繼電器、FR 熱繼電器、SB 按鈕、SQ 行程開關。

2、元件技術數據

（1）、電氣元件明細表：元器件名稱、符號、功能、型號、數量等。

（2）、用小號字體注在其電氣原理圖中的圖形符號旁邊。

3、電氣原理圖是用來表明設備的工作原理及各電器元件間的作用，一般由主電路、控制執行電路、檢測與保護電路、配電電路等幾大部分組成。

4、這種圖，由于它直接體現了電子電路與電氣結構以及其相互間的邏輯關系，所以一般用在設計、分析電路中。分析電路時，通過識別圖紙上所畫各種電路元件符號，以及它們之間的連接方式，就可以了解電路的實際工作時情況。

參考資料：

百度百科-電氣原理圖

電線！

WDZN-BYJ-0.45/0.75-3x2.5

銅芯導體交聯聚乙烯絕緣無鹵低煙阻燃型固定敷設用電線 額定電壓450/750V 3根 2.5mm?

CT:沿橋架或托盤敷設

SC20:線纜穿直徑20mm的鋼管敷設;

CC:暗敷在屋面內或頂棚內;

WC:暗敷設在墻內

好了，今天關于“穿線管sc20/a”的話題就講到這里了。希望大家能夠?qū)Α按┚€管sc20/a”有更深入的認識，并且從我的回答中得到一些幫助。
