穿線管壁厚標準規格

文章來源：http://xzhcwl.com 發布時間：2024-06-24 08:09:02 瀏覽次數：25

穿線管壁厚標準規格/a_穿線管壁厚標準規格

很高興有機會和大家一起談?wù)摯┚€管壁厚標準規格/a的話題。這個問題集合包含了一些常見和深入的問題，我將詳細回答每一個問題，并分享我的見解和觀點。

文章目錄列表:

1.sc鋼管 管壁厚度是多少
2.最新的jdg管壁厚規范要求是什么？
3.pvc穿線管壁厚國家標準

sc鋼管 管壁厚度是多少

穿線鋼管sc 鍍鋅鋼管國標厚度：JGJ?16-2008 8.3.2規定明敷于潮濕場所或埋地敷設的金屬穿線導管，厚度應不小于2.0mm，明敷或暗敷于干燥場所穿線管厚度不小于1.5mm。

一、根據國內工程的電氣布線按行業規范選用GB/T3091-2008的焊接鋼管，即DN普通鋼管。

SC20（DN20）壁厚2.8mm，壁厚允許誤差10%。

SC25(DN25) 壁厚3.2 mm,壁厚允許誤差10%。

SC32(DN32)、?SC40(DN40)壁厚3.5mm,壁厚允許誤差10%。

SC50(DN50) 壁厚4.0 mm,壁厚允許誤差10%。

擴展資料：

產品應用

熱鍍鋅鋼管廣泛應用于建筑、機械、煤礦、化工、電力、鐵道車輛、汽車工業、公路、橋梁、集裝箱、體育設施、農業機械、石油機械、探礦機械等制造工業。

鍍鋅鋼管 表面有熱浸鍍或電鍍鋅層的焊接鋼管。鍍鋅可增加鋼管的抗腐蝕能力，延長使用壽命。鍍鋅管的用途很廣，除作輸水、煤氣、油等一般低壓力流體的管線管外，還用作石油工業特別是海洋油田的油井管、輸油管，化工焦化設備的油加熱器、冷凝冷卻器、煤餾洗油交換器用管，以及棧橋管樁、礦山坑道的支撐架用管等。

百度百科-鍍鋅鋼管

最新的jdg管壁厚規范要求是什么？

PVC穿線管分為L(zhǎng)型(輕型)M型(中型)H型(重型)? ，公稱外徑分別為：16、20、25、32、40的產品厚度如下：?

1、16外徑的輕、中、重厚度分別為：1.00（輕，允許差+0.15）、1.20（中，允許差+0.3）、1.6（重，允許差+0.3）。?

2、20外徑的中、重（沒有輕型的）厚度分別為：1.25（中，允許差+0.3）、1.8（重，允許差+0.3）。 ?

3、25外徑的中、重（沒有輕型的）厚度分別為：1.50（中，允許差+0.3）、1.9（重，允許差+0.3）。 ?

4、32外徑的輕、中、重厚度分別為：1.40（輕，允許差+0.3）、1.80（中，允許差+0.3）、2.4（重，允許差+0.3）。

5、40外徑的輕、中、重厚度分別為：1.80（輕、中型，允許差+0.3）、2.0（重，允許差+0.3）。

擴展資料：

電線埋墻必需穿線管，一般可選的PVC穿線管/PE穿線管：價格實惠，可彎曲，絕緣性能好。其實一般家庭選擇PVC穿線管/PE穿線管就非常不錯了，只是要選擇結實的，簡單方法就是用腳踩一下，不會被踩癟的就是好的。最后提醒一下：無論使用哪種穿線管，電線在管內都不能有接頭。

電路改造應避免死線：再好的電路質量，也難保以后會出現故障，需要更換線路，這個時候，埋墻的電線能夠方便的拽出更換就顯得非常重要，所以在電改施工中要避免造成日后無法拽動的“死線”：

1、當然最重要的是要使用穿線管埋線。

2、電路走線應該把握“兩端間最近距離走線”，不能無故繞線，這樣不但會造成死線，還會增大電改投入。

3、一根穿線管中不要穿太多線，穿線后都應該拽一下，看看是否可以輕松拽動。

4、線路有接頭必需在接頭處留暗盒扣面板，日后更換和維修都方便。

5、管徑小于25的PVC穿線管拐彎應用彎管器，不能加彎頭拐彎，直角死彎往往會造成死線

PVC管材的材料學名叫聚氯乙烯,是一種熱塑性樹脂材質,它有著非常好的機械性能,抗張強度60MPa左右.在制管的過程中添加一些輔助劑會使PVC管材具有難燃,耐酸堿,耐磨的性能,還有對穿線管來說最重要的絕緣性.就是這些優異的特點使得PVC穿線管占領了巨大的市場.

不同應用領域要求PVC管有不同的功能,所以PVC穿線管在應用時也會有所不同,下面小編帶大家看看不同場所在使用PVC穿線管的時候怎么使用好.

1、對于暗敷于墻體內、埋敷于地下不燃燒體內的線管,以及農村建筑等普通民房家裝用線管,須采用具有一定的阻燃性能,同時滿足物理力學性能要求的PVC穿線管.根據精細和地方進行.

2、對于火災危險性較高的場所,如賓館、飯店、商場（大型超市）、圖書館、歌舞娛樂場所等公眾聚集場所的吊頂及地板內的線路進行穿管保護時,因其頂棚地板內有較多可燃、易燃材料,應當選用燃燒性能級別較高的阻燃PVC穿線管 .

3、對于消防用配電線路、火災自動報警系統電氣線路應當強制要求使用滿足公安部行標的阻燃PVC穿線管.

4、對于文物古建筑明敷電氣線路改造、室內裝飾裝修和房屋二次裝修以及舊、老建筑改造時需采用明敷線路的（隱藏于吊頂、地板內）,必須采用燃燒性能B1級以上的阻燃PVC穿線管.

參考資料 ：百度百科--穿線管

pvc穿線管壁厚國家標準

jdg管選用鍍鋅鋼管和薄壁鋼管的跨接接地線,克服了一般金屬導管的施工凌亂，施工損耗大的缺點，一同也處理了PVC管耐火性差、接地困難等問題。

jdg管壁厚規范

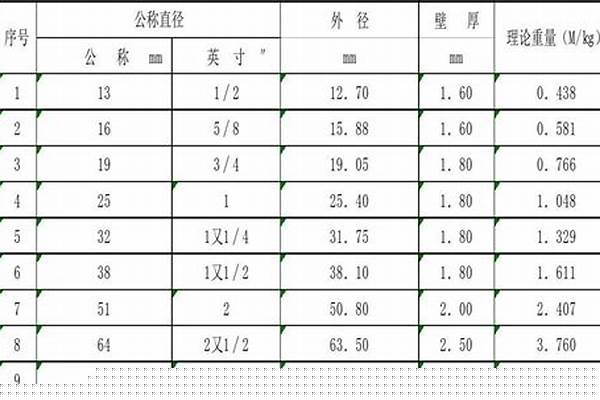

根據《CECS120：2007套接緊定式鋼導管電線管路施工及驗收規程》壁厚驗收規范如下圖：

jdg管規格型號

jdg鍍鋅穿線管規格主要有：Φ16、Φ20、Φ25、Φ32、Φ40、Φ50；國標厚度：Φ16jdg穿線管的國標厚度是1.5mm；Φ20、Φ25、Φ32、Φ40、Φ50jdg穿線管國標厚度都是1.6mm。

非國標厚度：1.0mm、1.1mm、1.2mm、1.5mm、1.6mmjdg管執行標準參考（廠家生產標準）《GBT 20041.1-2015 電氣安裝用導管系統 第1部分》

《GB 20041.21-2017 電纜管理用導管系統 第21部分：剛性導管系統的特殊要求》

以上便是jdg管壁厚規范要求 （2019版）的介紹，jdg管是一種新型的管材，對電線有著很好的保護作用，常用于強酸、強堿等腐蝕環境中

PVC穿線管分為L(zhǎng)型(輕型)M型(中型)H型(重型) ?

一、執行標準：JG/T3050-1998 ?

二、公稱外徑分別為：16、20、25、32、40的產品厚度如下：?

1、16外徑的輕、中、重厚度分別為：1.00（輕，允許差+0.15）、1.20（中，允許差+0.3）、1.6（重，允許差+0.3）。 ?2、20外徑的中、重（沒有輕型的）厚度分別為：1.25（中，允許差+0.3）、1.8（重，允許差+0.3）。 ?

3、25外徑的中、重（沒有輕型的）厚度分別為：1.50（中，允許差+0.3）、1.9（重，允許差+0.3）。 ?

4、32外徑的輕、中、重厚度分別為：1.40（輕，允許差+0.3）、1.80（中，允許差+0.3）、2.4（重，允許差+0.3）。 ?5、40外徑的輕、中、重厚度分別為：1.80（輕、中型，允許差+0.3）、2.0（重，允許差+0.3）。?

好了，今天我們就此結束對“穿線管壁厚標準規格/a”的講解。希望您已經對這個主題有了更深入的認識和理解。如果您有任何問題或需要進一步的信息，請隨時告訴我，我將竭誠為您服務。
